特 性
⚫ 输入电压范围：2.5V-16V
⚫ 输出电压范围：最高可达22V
⚫ 集成20m欧姆开关管
⚫ 可编程电阻设置电感峰值：最高可达15A
⚫ 可选轻载条件下不同工作模式：
– A: 轻载跳频模式
– B: 强制PWM调制模式
⚫ 关断模式下不超过1.0uA电流耗损
⚫ 内部固定开关频率为600kHz
⚫ 引脚选择展频功能开启
⚫ 外部设置软启动
⚫ 输出电压过压保护
⚫ 逐周期的过流保护
⚫ 芯片过热保护
⚫ 满足ROHS要求的绿色环保封装ESOP-16
应 用
⚫ 蓝牙设备
⚫ 电池供电系统
⚫ 机顶盒
⚫ 白光LED驱动
⚫ 充电宝
说 明

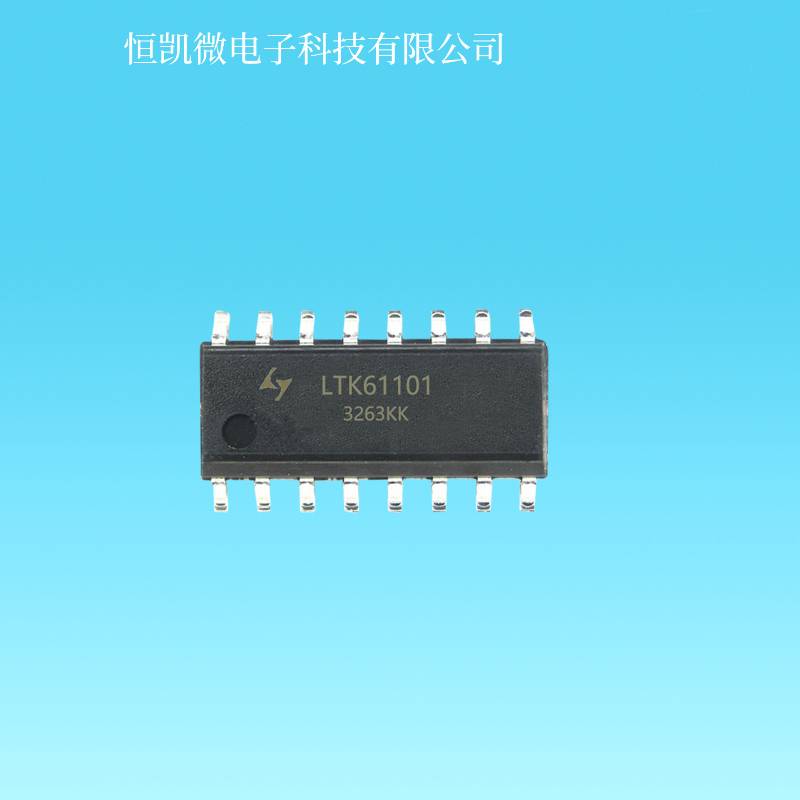

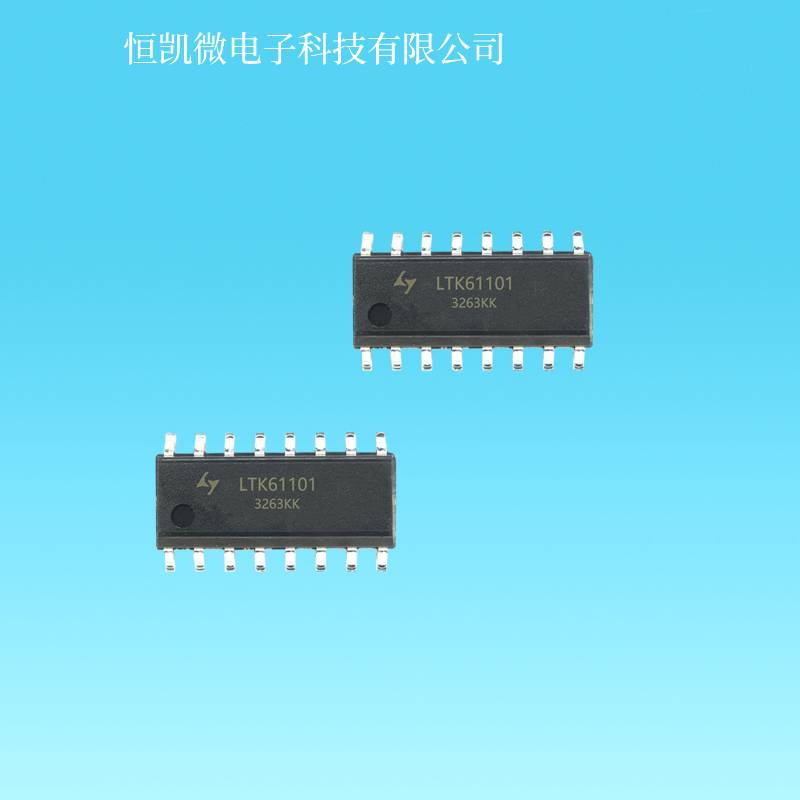

LTK61101是一款异步大功率升压转换器，集成20mΩ功率开关，可在便携式系统中提供高效率和小尺寸的解决方案。LTK61101具有2.5V至16V的宽输入电压范围，以支持单节或双节锂电池和12V铅酸电池的应用。该设备具有15A开关电流能力，可提供高达22V的输出电压。LTK61101工作在脉宽调制(PWM)模式。在轻载状态下，LTK61101A进入省电模式，保持高效率LTK61101B将强制PWM模式，以避免低开关频率带来的应用问题。LTK61101还实现了可编启动功能和可调开关峰值电流限制功能。此外，该器件还提供输出过压保护，逐周期过流保护和过热保护。芯片采用绿色环保ESOP16封装，工作环境温度范围为-40℃至+85℃。
