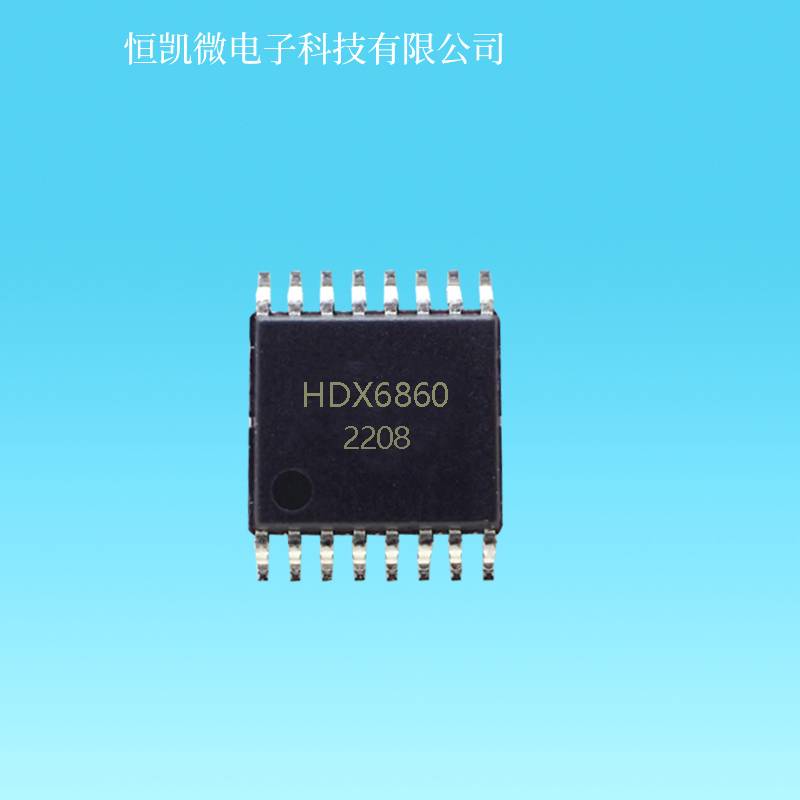

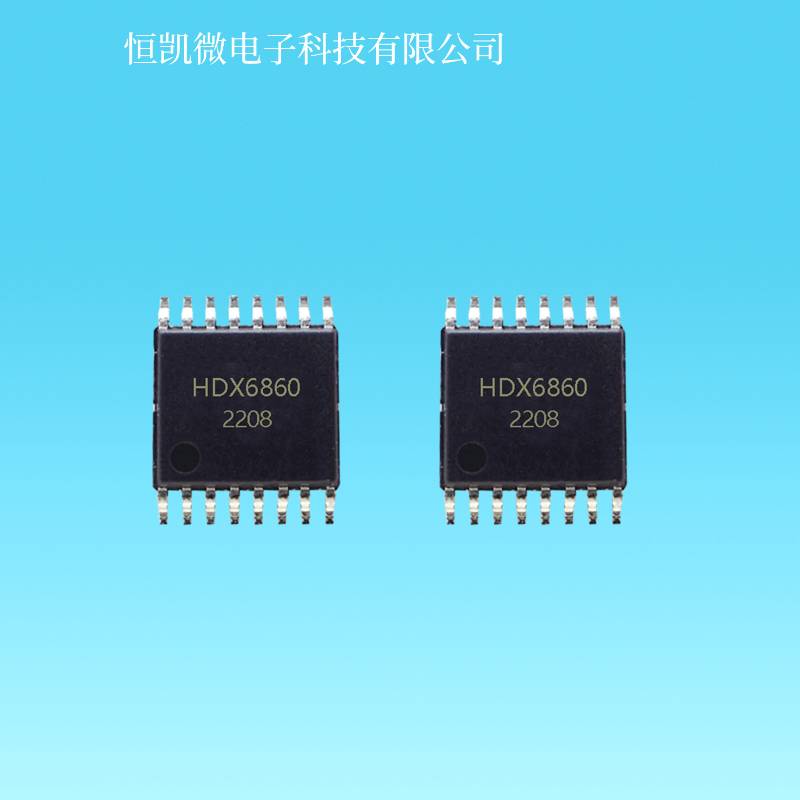

HDX6860 概要
HDX6860是专为便携式电子产品设计，带有自动增益限幅功能，自适应升压功能，输出功率达19W的Class AB/D/G类可选的音频功率放大器。HDX6860内部集成自适应升压电路，可工作于Class G模式，当输入信号较小时，升压电路不工作，功放直接由电源供电，当输入信号变大时，自动升压电路启动，升压至9.5V给功放供电，使单节锂电池供电播放出更大的音量。自适应升压有效提高整体工作效率，延长电续航时间。HDX6860适应不同的需求，有Class AB/D/G三类工作模式类可选；Class /D/G 具有输出功率大、效率高的特点；Class AB可减小对FM的干扰。HDX6860有自动限幅控制 (ALC) 功能，用以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真 (破音) ，显著优化音质，创造非常舒适的听觉感受，对喇叭有过载保护功能。 封装
ETSSOP-16L
描述
 D类模式输出功率：
VDD=3.8V，THD+N=10%，RL=2Ω，Po=19.0W，
VDD=3.8V，THD+N=10%，RL=3Ω，Po=14W，
ALC ON
VDD=3.8V，THD+N=10%，RL=4Ω，Po=11.0W，
VDD=3.8V，THD+N=1%， RL=4Ω，Po=9.0W，
 高保证度：THD+N ：0.05％
 宽工作电压范围2.7V~5.3V
 优异的上掉电POP声抑制
 低静态电流5mA @ 3.7V
 低关断电流1uA
 启动时间30ms
 最大限流值可调、防止电池拉死
 4种防破音模式
 自恢复过流、过温保护功能
应用
 便携式蓝牙音箱、蓝牙音箱
 导航仪、MP4、扩音器
